 永磁同步伺服电机驱动器原理

上海合美电子科技有限公司

随着现代电机技术、现代电力电子技术、微电子技术、永磁材料技术、交流可调速技术及控制技术等支撑技术的快速发展，使得永磁交流伺服技术有着长足的发展。永磁交流伺服系统的性能日渐提高，价格趋于合理，使得永磁交流伺服系统取代直流伺服系统尤其是在高精度、高性能要求的伺服驱动领域成了现代电伺服驱动系统的一个发展趋势。永磁交流伺服系统具有以下等优点：

　　电动机无电刷和换向器，工作可靠，维护和保养简单；

　　定子绕组散热快；

　　惯量小，易提高系统的快速性；

　　适应于高速大力矩工作状态；

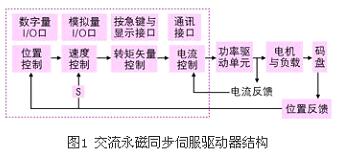

　　交流永磁同步伺服驱动器主要有伺服控制单元、功率驱动单元(目前主要使用功率器件IGBT,IPM等)、通讯接口单元、伺服电动机及相应的反馈检测器件组成，其结构组成如图1所示。其中伺服控制单元包括位置控制器、速度控制器、转矩和电流控制器等等。我们的交流永磁同步驱动器其集先进的控制技术和控制策略为一体，使其非常适用于高精度、高性能要求的伺服驱动领域，还体现了强大的智能化、柔性化是传统的驱动系统所不可比拟的。

 　　　　伺服驱动器大体可以划分为功能比较独立的功率板和控制板两个模块。如图2所示功率板（驱动板）是强电部，分其中包括两个单元，一是功率驱动单元ipm用于电机的驱动，二是开关电源单元为整个系统提供数字和模拟电源。

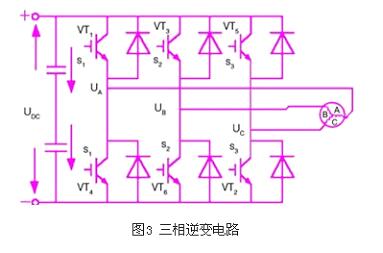

　　逆变部分（dc-ac）采用采用的功率器件集驱动电路，保护电路和功率开关于一体的智能功率模块（ipm，目前市场主流已三菱IPM为主，目前占有市场60%以上的份额），主要拓扑结构是采用了三相逆变电路原理图见图3，利用了脉宽调制技术即pwm（pulse width modulation）通过改变功率晶体管交替导通的时间来改变逆变器输出波形的频率，改变每半周期内晶体管的通断时间比，也就是说通过改变脉冲宽度来改变逆变器输出电压副值的大小以达到调节功率的目的。

控制板是弱电部分，是电机的控制核心也是伺服驱动器技术核心控制算法的运行载体。控制板通过相应的算法输出pwm信号，作为驱动电路的驱动信号，来改逆变器的输出功率，以达到控制三相永磁式同步交流伺服电机的目的。

功率驱动单元

控制单元

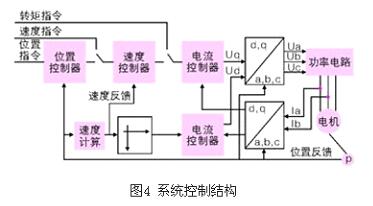

　　控制单元是整个交流伺服系统的核心，实现系统位置控制、速度控制、转矩和电流控制器。所采用的数字信号处理器（dsp）除具有快速的数据处理能力外，还集成了丰富的用于电机控制的专用集成电路，如a/d转换器、pwm发生器、定时计数器电路、异步通讯电路、can总线收发器以及高速的可编程静态ram和大容量的程序存储器等。伺服驱动器通过采用磁场定向的控制原理（foc） 和坐标变换，实现矢量控制（vc），同时结合正弦波脉宽调制（spwm）控制模式对电机进行控制。永磁同步电动机的矢量控制一般通过检测或估计电机转子磁通的位置及幅值来控制定子电流或电压，这样，电机的转矩便只和磁通、电流有关，与直流电机的控制方法相似，可以得到很高的控制性能。对于永磁同步电机，转子磁通位置与转子机械位置相同，这样通过检测转子的实际位置就可以得知电机转子的磁通位置，从而使永磁同步电机的矢量控制比起异步电机的矢量控制有所简化。
