产品[
V1系列IPM
]资料
产品展商: 上海合美电子有限公司
产品文档: VI系列IPM，功率大且尺寸小，更有效地利用能源。这款频率可调的变频器可广泛使用于工业电机的驱动控制系统。变频器的输出部分普遍采用内置驱动电路、保护电路的功率半导体模块IPM来高速开关电流。
V1系列IPM的详细介绍
性能特点
替代第3代DSA系列，V系列和HSA系列IPM
采用全栅型CSTBTTM硅片具有低损耗
600V: Vce(sat)(@Tj=125˚C)=2.55V ---> 1.75V
1200V: Vce(sat)(@Tj=125˚C)=2.6V ---> 1.85V
优化片上温度传感器
新的结线技术显著改善功率循环
兼容现有V系列小封装
SXR端子提供稳压电源供外部光耦使用（可选）
V1系列IPM使得变频器的功率损耗与传统产品相比，降低约20%
（PM300DV1A120与PM300DVA120相比较）

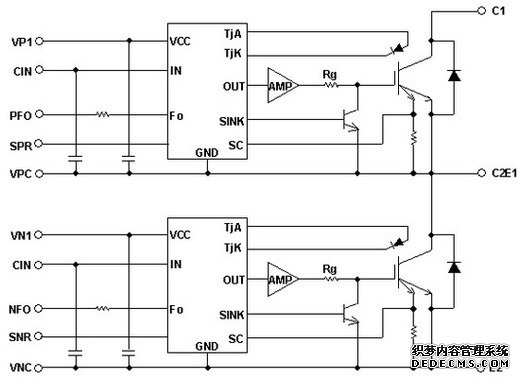

内部框图
应用领域
高端通用变频器、伺服电机驱动器等
封装尺寸
120mm×70mm
IPM (V1 series)
|
600V V1系列IPM |
|||||||||
|
产品型号 |
电气特性 |
保护功能 |
拓扑结构 |
封装 |
手册 |
||||
|
VCES |
IC |
VCE(sat) |
短路 |
过温 |
欠压 |
|
|
|
|
|
PM400DV1A060 |
600 |
400 |
1.75 |
100 |
135 |
12 |
半桥 |
L1 |
|
|
PM600DV1A060 |
600 |
600 |
1.75 |
100 |
135 |
12 |
半桥 |
L2 |
|
|
1200V V1系列IPM |
|||||||||
|
PM200DV1A120 |
1200 |
200 |
1.75 |
100 |
135 |
12 |
半桥 |
L1 |
|
|
PM300DV1A120 |
1200 |
300 |
1.75 |
100 |
135 |
12 |
半桥 |
L2 |
|
|
PM450DV1A120 |
1200 |
450 |
1.75 |
100 |
135 |
12 |
半桥 |
L2 |
|
